Rør og rørdeler

GENERELT OM RØR OG RØRDELER

ig produkter

ig står for innstøpt gummipakning og skjøten er tetthetsprøvd ihht NS 3121.

Basal rørsystem består av:

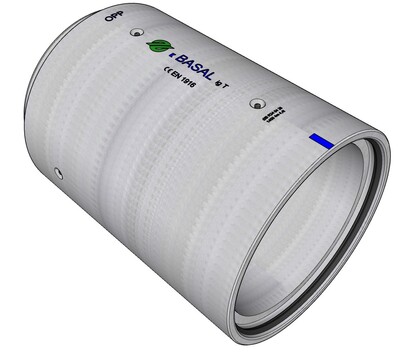

• Basal ig – mufferør og falsrør med innstøpt pakning
• Basal – falsrør med løs pakning Dette er den opprinnelige ig-pakningen som i dag primært benyttes i falsrør.

Dimensjonering

Til grunn for dimensjonering ligger intern rapport nr. 1521 og 1554 fra Statens Vegvesen, Vegdirektoratet. Rørene tåler den minst gunstige av følgende belastninger:

• Jordlast + 10 kN/m2 jevnt fordelt last
• Jordlast + 260 kN akseltrykk inkl. støttillegg*

* Merk at støttillegg på byggeplass/anleggsveg kan overstige forutsatt støttillegg, se Basal leggeanvisning. Armering i rør er beregnet i henhold til NS-EN 1992, Eurokode 2: Prosjektering av betongkonstruksjoner.

Tetthet

Rørene leveres tetthetsgarantert fra fabrikk. Det forutsettes imidlertid at tetthet angis ved bestilling. Rør med tetthetsgaranti er merket «T» på produktene.

Vegnormalen, Håndbok N200 sier:

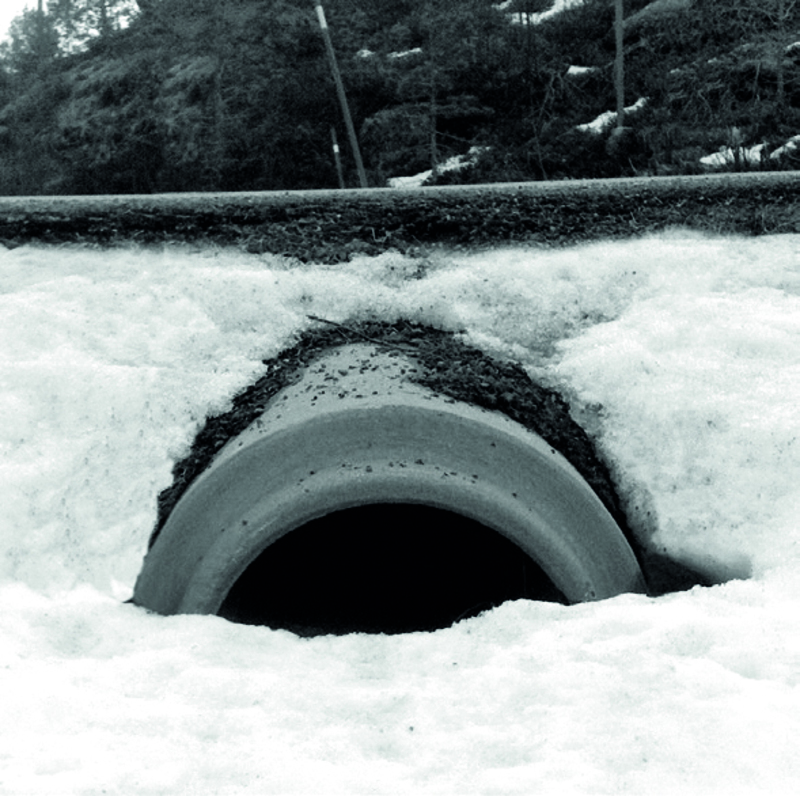

"Minste lagtykkelse over betongrør før trafikk skal minimum være 0,5m dersom ikke annet er angitt.

Minimum overdekning over rør kan være vanskelig å oppfylle der den generelle utformingen tilsier at rørene må liggge spesielt grunt(avkjørsler og G/S veger). Det kan da være aktuelt å bruke rør med større styrke enn vanlig for den aktuelle dimensjon.

Dette må da dimensjoneres spesielt.

Vi leverer Basal uarmerte falsrør i DN300 og DN400 som er dimensjonert for minimum overdekning på 0,2m ved avkjørsler og G/S veger, forutsatt omfylling med pukk 8-12mm, og tilfredstillende komprimering.

For mer teknisk info om betongrør: https://www.basal.no/teknisk-info-betongror/

Falsrør

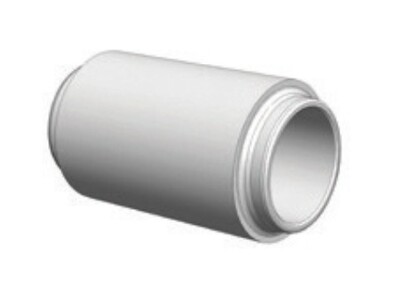

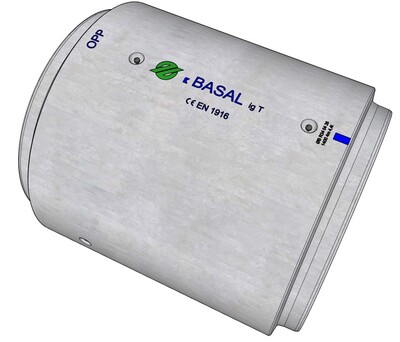

Falsrør spissvendere

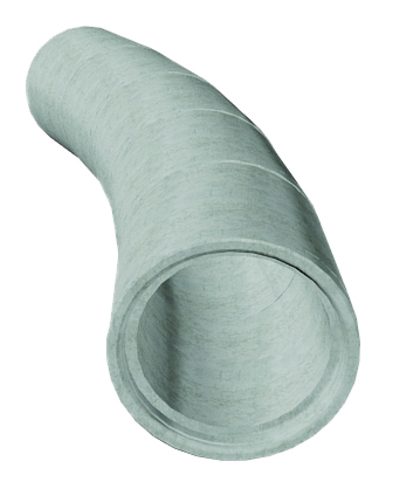

Falsrør bend

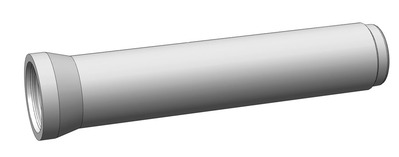

Mufferør

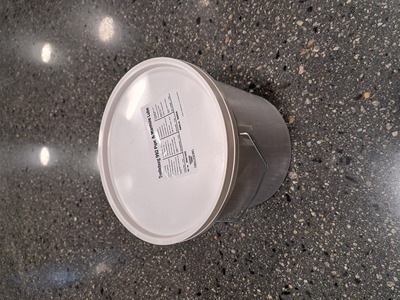

Tilbehør
