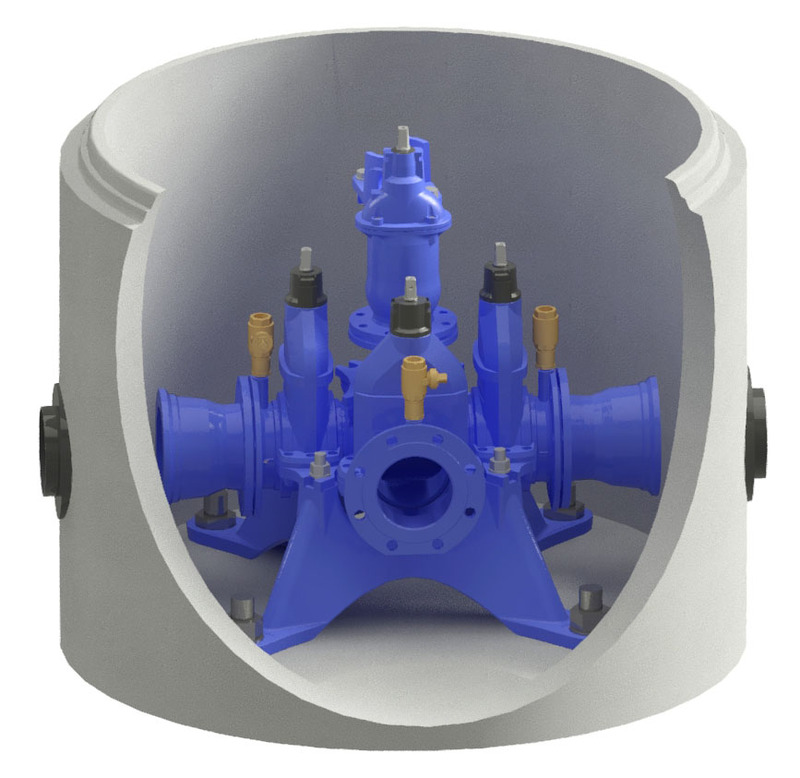

ig-vannkum med innstøpte bolter

Vi leverer prefabrikkerte ig-vannkummer i DN1600 og DN2000 med innstøpte M27 og M36 forankringsbolter til godkjente konsoller ihht VA-miljøblad 112.

Kravspesifikasjonen gjelder for prefabrikkerte vannkummer hvor opptredende krefter forankres i kummens bunnseksjon. Kravspesifikasjonen begrenser seg til rørdimensjoner fra DN 100 – 400 og tilhørende ventil og rørdeler for driftstrykk inntil PN 16. Andre rørdimensjoner og større trykklasser må dimensjoneres og prosjekteres spesielt.

M27 er for konsoller med senteravstand c/c 620mm (for armatur DN100 – 200 (styrkeklasse 25 tonn).

M36 er for konsoller med senteravstand c/c 700mm og 900mm (for armatur DN200-DN400 (styrkeklasse fra 25-65 tonn).

Styrkeklasse er avhengig av type konsoll og størrelse på vannkum.

Vi kan også levere vannkummer med Furnes skinner for Multikonsoll, som i noen tilfeller er godkjent ihht VA-miljøblad 112.

Ta kontakt, så kan vi kontrollere.

Ved bestilling av vannkum uten armatur, er det greit å oppgi hvilken styrkeklasse kummen skal være dimensjonert for og type armatur som skal brukes i kummen (gjerne oppgi nrf-nummer på ventilhus).

Basal vannkum er en standardisert og dokumentert løsning som i sin helhet er testet og godkjent i henhold til opptredende krefter. Det fnnes mange varianter av ventiler, rørmaterialer og dimensjoner.

Basal har kompetansen og løsninger som sikrer en trygg leveranse.

Vannkum i henhold til VA-miljøblad nr. 112 Kravspesifkasjonen gjelder for prefabrikkerte vannkummer hvor opptredende krefter forankres i kummens bunnseksjon. Kravspesifkasjonen begrenser seg til rørdimensjoner fra DN 100 - 400 og tilhørende ventil og rørdeler for driftstrykk inntil PN 16. Andre rørdimensjoner og større trykklasser må dimensjoneres og prosjekteres spesielt

Kummens styrkeklasse Kumdiameter og styrkeklasse bestemmes ut fra største tilknyttet nominelle ledningsdiameter.

Enkelte konsoller tåler større belastning enn styrkeklassen til kummen. Diameteren på kummen må også bestemmes ut i fra grunnforholdene, for å sikre at kummen står stabilt. Styrkeklassen tilsvarer resultantkraften som kummen er testet med i henhold til kravspesifkasjon angitt i VAmiljøblad nr. 112

#	Beskrivelse	Diameter (mm)	Høyde (mm)	Vekt (Kg)	Tykkelse vegg (mm)	Pris eks. mva
5710105*	ig-vannkum Ø1600x1000 mm m/bolter M27 c/c 620x620	1600 mm	1000 mm	4120 Kg	160 mm	25 150 kr
5710106*	ig-vannkum Ø1600x1000 mm m/bolter M36 c/c 700x700	1600 mm	1000 mm	4120 Kg	160 mm	31 450 kr
5710107*	ig-vannkum Ø1600x1000 mm m/bolter M36 c/c 900x900	1600 mm	1000 mm	4120 Kg	160 mm	31 700 kr
5710110*	ig-vannkum Ø2000x1000 mm m/bolter M27 c/c 620x620	2000 mm	1000 mm	5700 Kg	165 mm	32 190 kr
5710111*	ig-vannkum Ø2000x1000 mm m/bolter M36 c/c 700x700	2000 mm	1000 mm	5700 Kg	165 mm	37 545 kr
5710112*	ig-vannkum Ø2000x1000 mm m/bolter M36 c/c 900x900	2000 mm	1000 mm	5700 Kg	165 mm	37 760 kr
